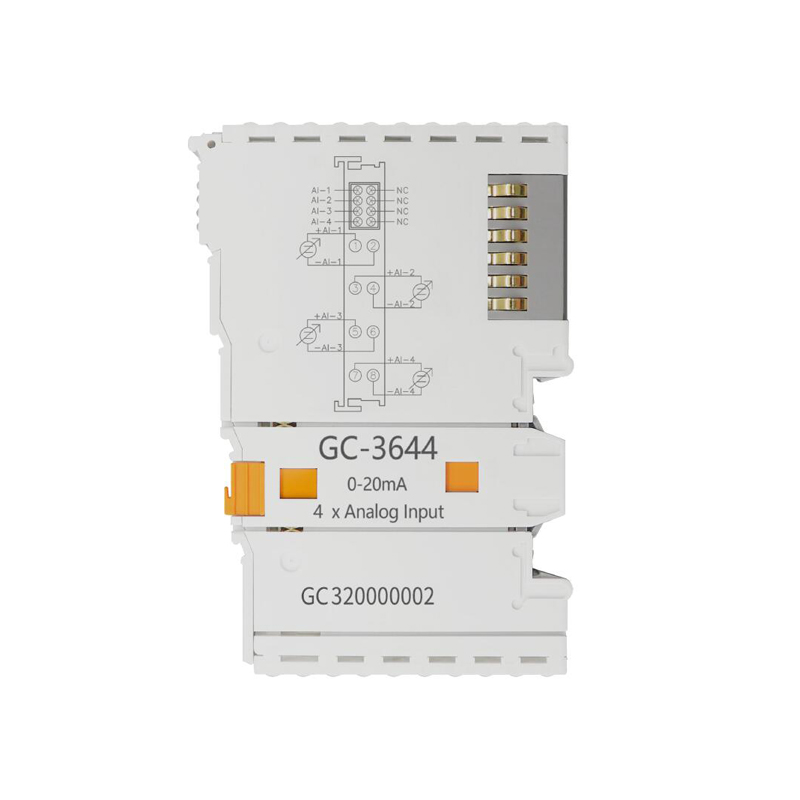

GC-3644型4路0～20mA電流模擬量輸入IO(16位）
- 品牌：
- GCAN
- 型號：
- GC-3644
- 應用：
- 沈陽廣成科技GC-3644模塊是集成4路0-20mA模擬量輸入通道的I/O模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值發送給GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用。
-
沈陽廣成科技GC-3644模塊是集成4路0-20mA模擬量輸入通道的I/O模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值發送給GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用。
● 輸入點數為4個；
● 采集電流范圍0~20mA；
● 測量分辨率為16位；
● 轉換時間約3ms；
● 模塊內阻為100Ω；
● 電氣隔離為500 Vrms（GC-bus信號電壓）；
● 通過GCAN-PLC-400/510/511或GCAN-8000/8100供電；
● 電流消耗為130mA；
● 過程映像中的位寬輸入為4 x 2字節；
● 組態無地址設置，通過總線耦合器或控制器配置；
● 工作溫度范圍：-40℃~+85℃；
● 尺寸：長100mm*寬69mm*高12mm。
水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用
-
- ● 輸入點數為4個；
● 采集電流范圍0~20mA；
● 測量分辨率為16位；
● 轉換時間約3ms；
● 模塊內阻為100Ω；
● 電氣隔離為500 Vrms（GC-bus信號電壓）；
● 通過GCAN-PLC-400/510/511或GCAN-8000/8100供電；
● 電流消耗為130mA；
● 過程映像中的位寬輸入為4 x 2字節；
● 組態無地址設置，通過總線耦合器或控制器配置；
● 工作溫度范圍：-40℃~+85℃；
● 尺寸：長100mm*寬69mm*高12mm。 - >>>GCAN-PLC產品入門視頻：
